ماژول فاصله سنج اولتراسونیک SRF05

ماژول SRF05 یا ماژول آلتراسونیک ( Ultra Sonic ) همانطور که از نامش پیداست قادر است امواج ماورای صوت را تولید و دریافت نماید. امواج اولتراسونیک یا ماورای صوت امواج هستند که بصورت خطی انتقال پیدا کرده و بالاتر از محدوده فرکانسی شنوایی انسان هستند به همین دلیل گوش انسان قادر به شنیدن صدای حاصل از این ماژول نیست.

ماژول فاصله سنج SRF05 از دو سنسور فرستنده و گیرنده آلتراسونیک در کنار هم تشکیل شده است که توسط مدارهای تقویت کننده این امواج تقویت می شوند. از ماژول SRF05 بیشتر برای اندازه گیری مسافت با جسم مقابل استفاده می نمایند و نحوه عملکرد ماژول SRF05 بدین صورت است که سنسور فرستنده امواج ماورای صوت را تولید کرده و با جسم مقابل برخورد میکند و بخشی بیشتری از این امواج بازتاب شده و توسط سنسور گیرنده دریافت شده و با توجه به سرعت امواج ماورای صوت و مدت زمانی که موج ماورای صوت طول کشیده تا بازگردد می توان مسافت یا فاصله را اندازه گیری نمود.

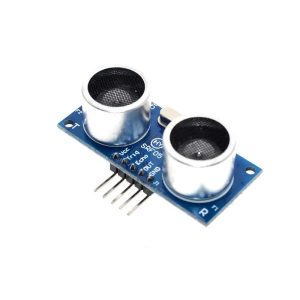

تصویر ماژول ماژول HY-SRF05 قابل مشاهده است :

• پایه های VCC و GND تغذیه ماژول هستند که بایستی به 5 ولت DC متصل گردد
• پین Trig پینی استه که با تحریک آن امواج ماورای صوت ارسال می گردند
• پین Echo مدت زمان ارسال تا بازگشت امواج را به آردوینو یا میکرو کنترلر متصل به آن می دهد
• پین OUT نیازی به استفاده در پروژه ها نیست
