ماژول ولتمتر و آمپرمتر DC پنلی 100 ولت 10 آمپر قرمز/آبی دارای پتانسیومتر تنظیم ولتاژ

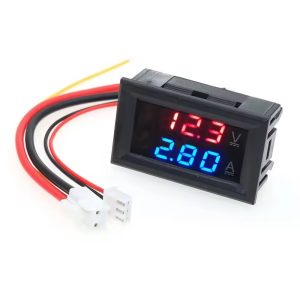

ماژول نمایشگر دیجیتال ولتاژ و جریان یا ماژول ولت متر و آمپر متر یکی از ماژول های پرکارد و مصرفی است که قادر است ولتاژ DC تا حداکثر 100 ولت و جریان DC تا حداکثر 10 آمپر را اندازه گیری کند. نمایشگر ماژول ولت متر و آمپر متر از نوع سون سگمنت سه رقمی است که مقادیر ولتاژ و جریان را در سه رقم و در رنگهای مجزای قرمز و آبی نمایش می دهد.

ماژول نمایشگر ولتاژ و جریان DC در مجموع سه سیم برای اندازه گیری ولتاژ و 2 سیم برای اندازه گیری جریان دارد که جهت اندازه گیری ولتاژ به دو طریق می توانید عمل کنید : 1- سیم قرمز و زرد را به مثبت و مشکی به منفی ولتاژی که قرار است اندازه گیری شود متصل می گردد که در این حالت حداکثر ولتاژی که ماژول می تواند انداز گیری کند بین ۳.۵ ولت تا ۳۰ ولت DC است.

2- سیم قرمز به یک ولتاژ 5 ولت ثابت به عنوان تغذیه ماژول و سیم زرد به مثبت و سیم مشکی به منفی ولتاژی که قرار است اندازه گیری شود متصل می گردد که در اینصورت حداکثر تا ولتاژ 100 ولت و حداقل تا 0 را نمایش می دهد.

همچنین برای اندازه گیری جریان سیم های درشت تر که معمولا به رنگ های مشکی و قرمز است باید سری با مصرف کننده قرار گیرد و حداکثر تا جریان 10 آمپر را اندازه گیری می کند.

نحوه اتصال ماژول ولتمتر و آمپرمتر طبق تصویر زیر است :

در مواقعی که نیاز است تا ولتاژ و جریان بصورت دائمی اندازه گیری شود طبیعتا استفاده از مولتی متر غیر معمول و دشوار است، اینجاست که با استفاده از ماژول اندازه گیری ولتاژ و جریان می توان دائما مقادیر ولتاژ و جریان را اندازه گیری نمود و این ماژول به راحتی بر روی باکس ها قابل نصب است.

مشخصات فنی ماژول ولت متر و آمپر متر DC پنلی ۱۰۰ ولت ۱۰ آمپر قرمز/آبی :

• رنگ نمایشگر : قرمز و آبی
• حداکثر ولتاژ قابل اندازه گیری : ۱۰۰ ولت DC
• حداکثر جریان قابل اندازه گیری : ۱۰ آمپر DC

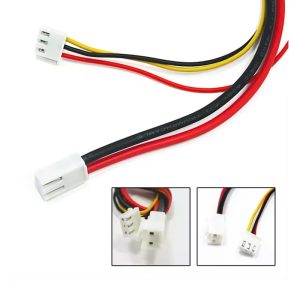

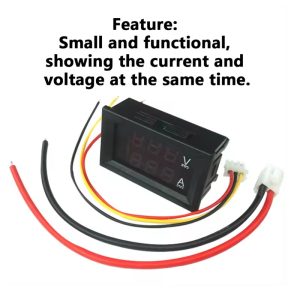

مشخصات سیم ها :

• سیم قرمز نازک : تغذیه مثبت ماژول بین ۳.۵ تا ۵ ولت DC
• سیم مشکی نازک : تغذیه منفی ماژول که بین منفی تغذیه و منفی ولتاژ مورد اندازه گیری مشترک است
• سیم زرد : مثبت ولتاژ مورد اندازه گیری
• سیم قرمز ضخیم : ورودی مثبت جریان
• سیم مشکی ضخیم : ورودی مثبت جریان
