ماژول شارژ باتری های لیتیوم TP4056 با رابط USB TYPE C

این ماژول جهت شارژ باتری های لیتیومی استفاده می گردد. ماژول TP4056 TYPE C دارای ورودی USB از نوع تایپ C است که به شارژرهای موبایل تایپ C متصل می گردد.

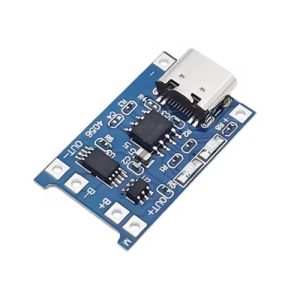

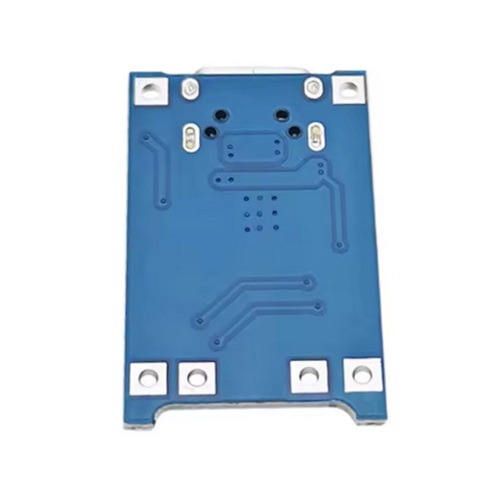

همانطور که در تصویر بالا قابل مشاهده است خروجی ماژول TP4056 دارای ۴ کنتاکت است که دوتای وسطی که با B+ و B- مشخص شده به مثبت و منفی باتری لیتیوم متصل می گردد و دوتای کناری که با +OUT و -OUT مشخص شده به مصرف کننده متصل می گردد.

همچنین دو عدد ال ای دی بر روی این ماژول تعبیه شده که یکی جهت نمایش وضعیت شارژ باتری و دیگری جهت نمایش شارژ کامل باتری است.

حداکثر جریان شارژ در ماژول شارژ TP4056 یک آمپر است و این ماژول دارای مدار محافظ شارژ و دشارژ جریان بیش از حد و محافظ در برابر اتصال کوتاه است
