ماژول نمایشگر شارژ باتری لیتیوم 1 سل تا 8 سل

طراحی ماژول نمایشگر شارژ باتری لیتیوم بصورت یک باتری است که میزان شارژ انواع باتری های لیتیومی تا حداکثر 4.2 ولت و از یک سل تا 8 سل را توسط سون سگمنتها نمایش می دهد. حاشیه نمایشگر این ماژول قرمز و سگمنتهای داخلی سبز است.

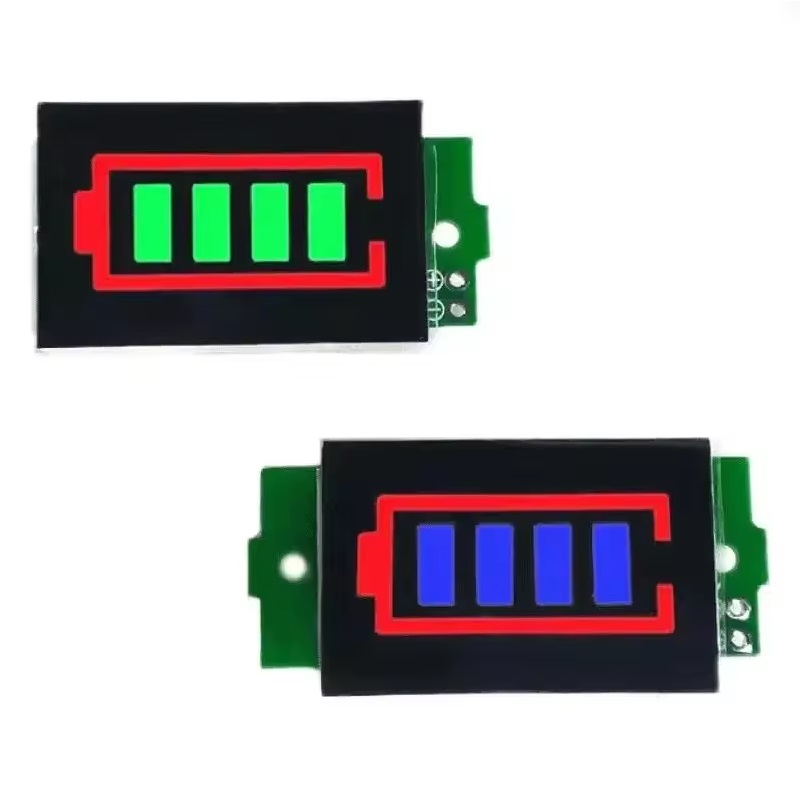

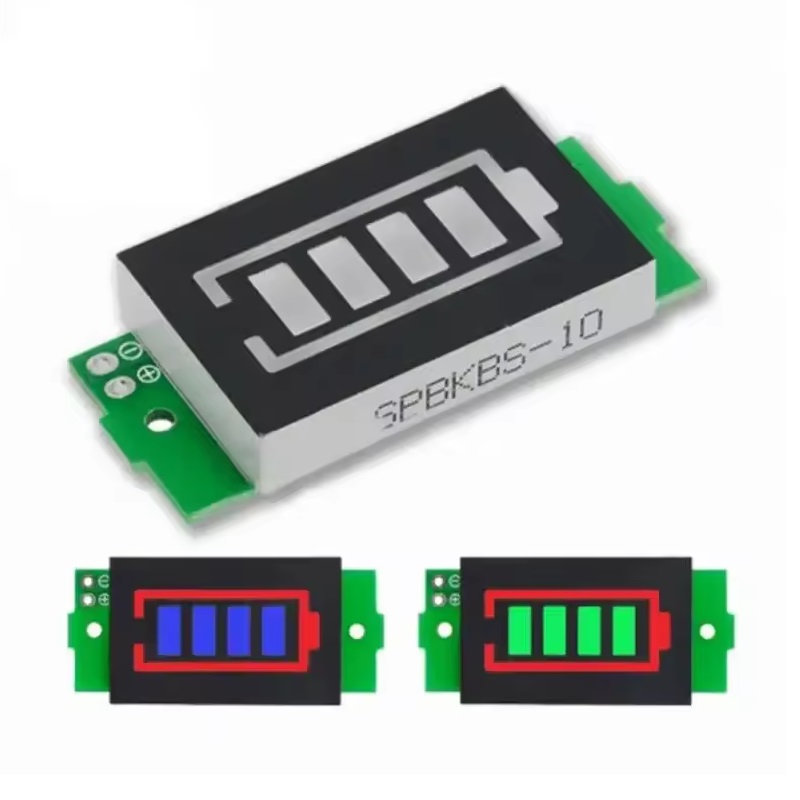

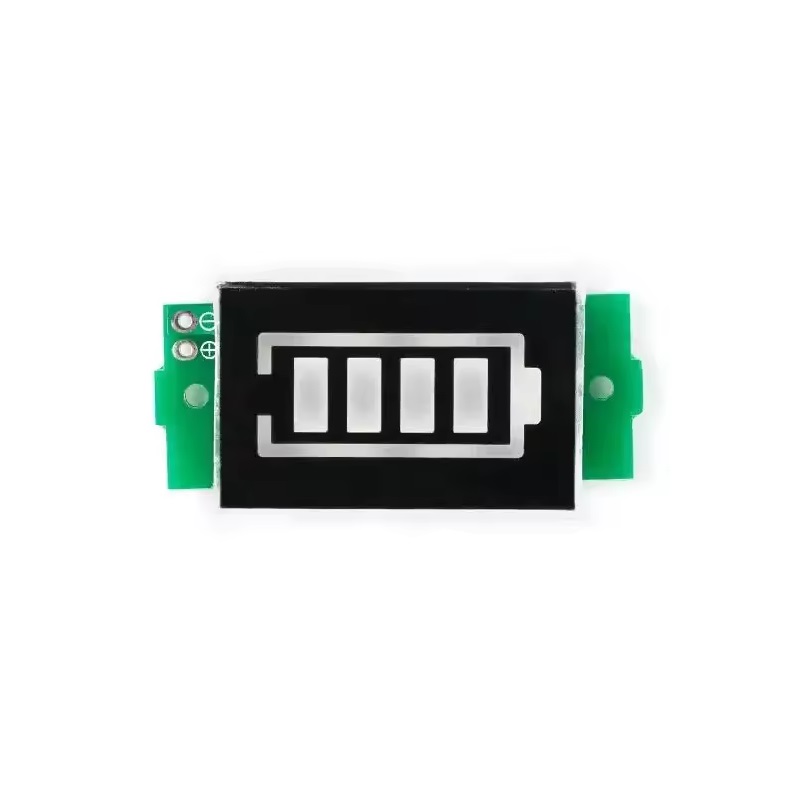

تصویر این ماژول در زیر قابل مشاهده است :

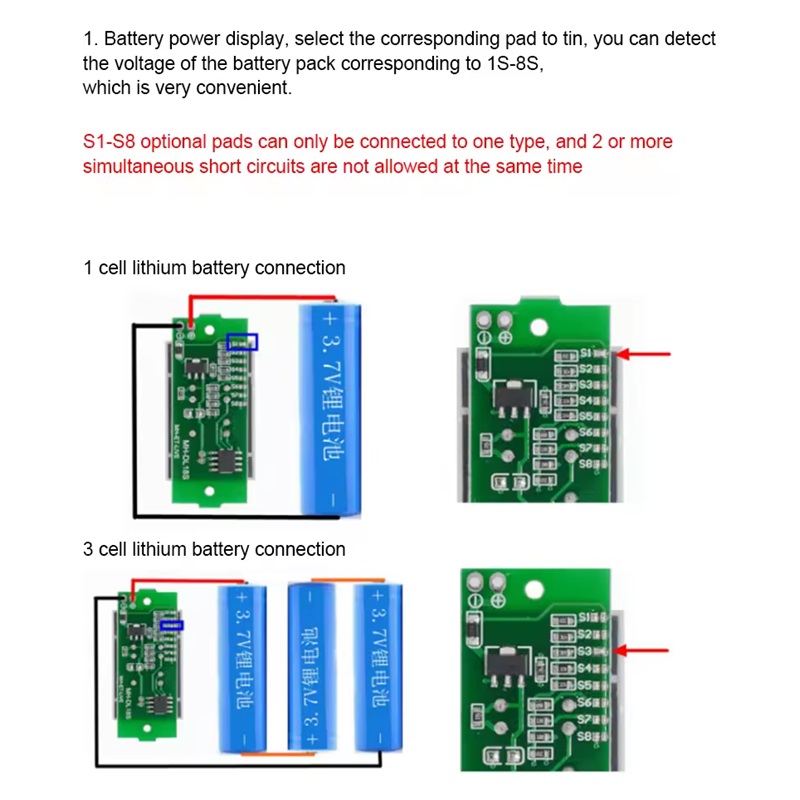

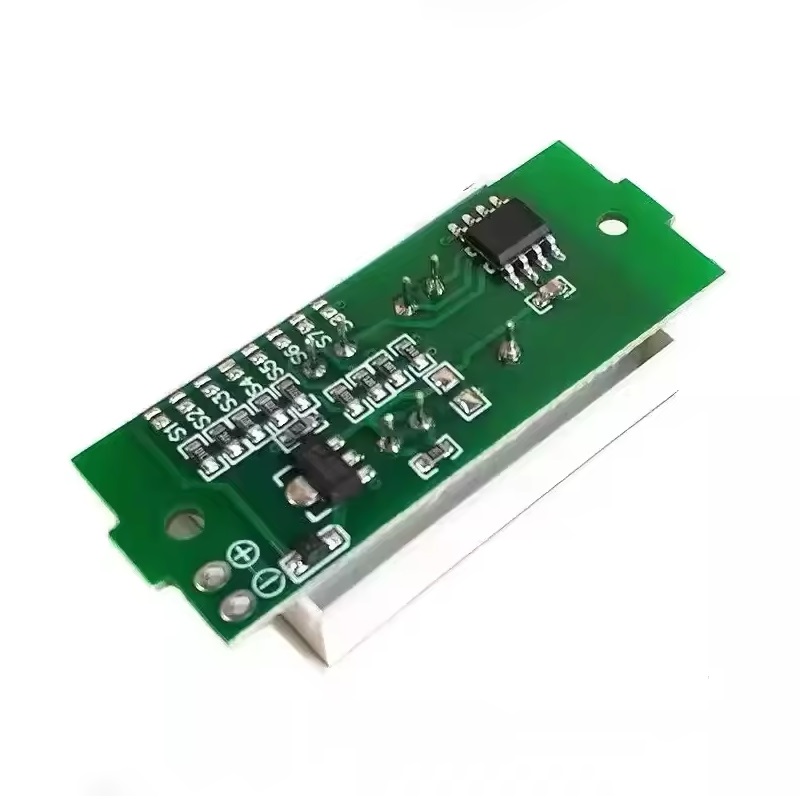

همانطور که در تصویر بالا قابل مشاهده است نحوه عملکرد ماژول نمایشگر شارژ باتری لیتیوم بدین صورت است ابتدا بایستی برای ماژول, تعداد سل های باتری را مشخص نمایید که جهت انجام این کار در پشت ماژول 8 کنتاکت با 1s تا 8s مشخص شده که با توجه به تعداد سل های باتری کنتاکت های مورد نظر را بایستی اتصال کوتاه نمایید. به عنوان مثال اگر باتری 1 سل باشد کنتاکت 1s و اگر سه سل باشد کنتاکت 3s اتصال کوتاه شده و سپس مثبت و منفی باتری را به + و – ماژول بایستی متصل کرد

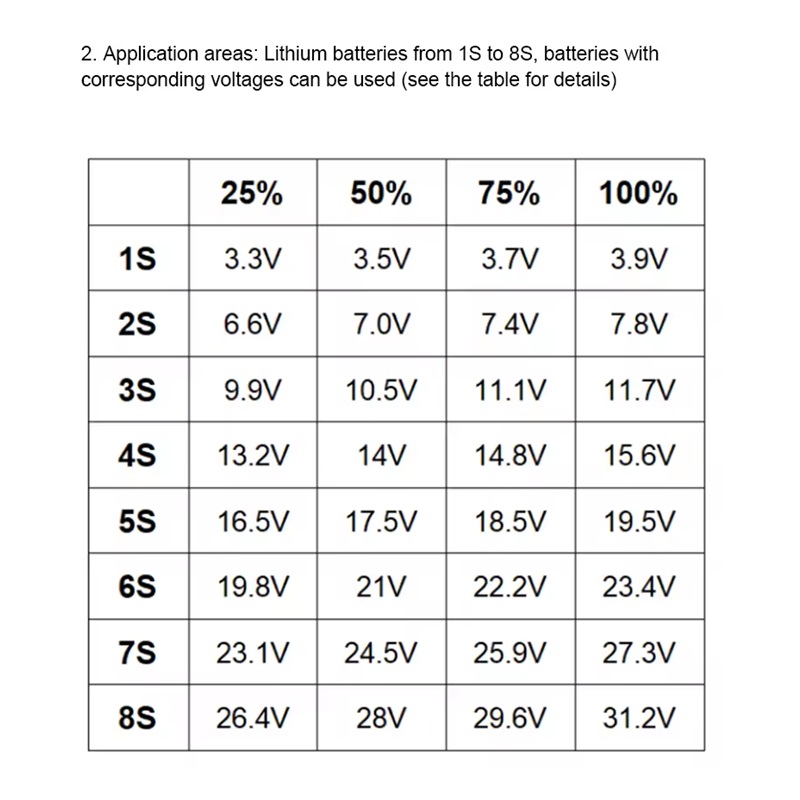

جدول زیر نمایش می دهد که برای باتری های 1 سل تا 8 سل سگمنتهای ماژول به چه صورتی روشن می گردند
