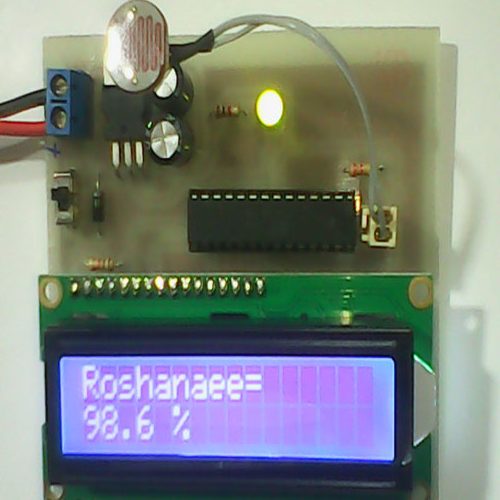

پروژه لوکس متر (اندازه گیری نور محیط) توسط میکروکنترلر AVR

در این پروژه شما با نحوه برنامه نویسی مبدل های آنالوگ به دیجیتال میکروکنترلر آشنا خواهید شد. همچنین با راه اندازی و برنامه نویسی ال سی دی کاراکتری آشنا می شوید.

درا ین مدار از سنسور LDR جهت اندازه گیری نور محیط استفاده شده است. این سنسور در دسته سنسورهای آنالوگ قرار دارد و با تغییر نور محیط میزان مقاومت آن تغییر کرده و در نتیجه با عبور یک جریان ثابت میزان ولتاژ دو سر آن تغییر می کند.

نحوه عملکرد این پروژه بدین صورت می باشد که با استفاده از تقسیم مقاومتی بین سنسور و یک مقاومت دیگر, ولتاژ خروجی سنسور به ورودی مبدل آنالوگ به دیجیتال میکروکنترلر داده می شود و در نتیجه با تغییر میزان ولتاژ ورودی ADC و با انجام عملیات ساده ریاضی می توان میزان نور را بین صفر تا صد درصد بر روی ال سی دی نمایش داد.

مبدل آنالوگ به دیجیتال میکرو ۱۰ بیتی بوده, یعنی در صورتیکه ورودی مبدل آنالوگ به دیجیتال میکرو ۰ باشد, میکرو عدد ۰ و در صورتیکه ورودی مبدل انالوگ به دیجیتال برابر به Vref باشد میکرو عدد ۱۰۲۳ را نمایش می دهد.
