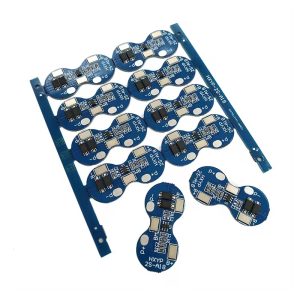

ماژول کنترل شارژ باتری های لیتیوم 2 سل HXYP 2S-A18

ماژول کنترل شارژ باتری های لیتیوم 2 سل HXYP 2S-A18 جهت حفاظت از باتری لیتیوم ( دو سل یون و پلیمر سری ) از شارژ بیش از حد، بیش از تخلیه، حفاظت از اتصال کوتاه استفاده می گردد.

جریان خروجی این ماژول 4 آمپر و ولتاژ ورودی شارژ 9 تا ماکزیمم 12 ولت است. نحوه ی اتصال باتری ها به ماژول شارژ دوسل در شکل زیر قابل مشاهده است :

مشخصات ماژول کنترل شارژ باتری های لیتیوم 2 سل HXYP 2S-A18 :

• حداکثر جریان خروجی : 4 آمپر
• ولتاژ ورودی شارژ : 9 تا 12 ولت DC
• B+ : اتصال به مثبت باتری های سری شده
• B- : اتصال به منفی باتری های سری شده
• BM : به محل اتصال دو باتری به یکدیگر متصل گردد
• P+ : پلاریته مثبت شارژ و دشارژ
• P- : پلاریته منفی شارژ و دشارژ
