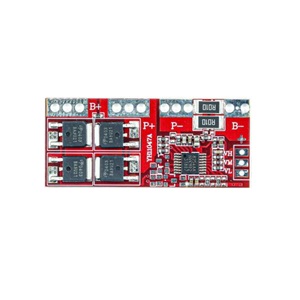

این ماژول برای حفاظت از باتری لیتیوم از شارژ بیش از حد، بیش از تخلیه، حفاظت از اتصال کوتاه استفاده می گردد.
مشخصات ماژول محافظ شارژ باتری های لیتیوم 4 سل 30A :
- حداکثر جریان خروجی : 30 آمپر
- سایز : 50*22 میلی متر
- B- : اتصال به منفی باتری های سری شده
- B1 : اتصال به ولتاژ 3.7 ولت باتری های سری شده
- B2 : اتصال به ولتاژ 7.4 ولت باتری های سری شده
- B3 : اتصال به ولتاژ 11.1 ولت باتری های سری شده
- B+ : اتصال به ولتاژ 14.8 ولت باتری های سری شده
- P+ : پلاریته مثبت شارژ و دشارژ
- P- : پلاریته منفی شارژ و دشارژ
